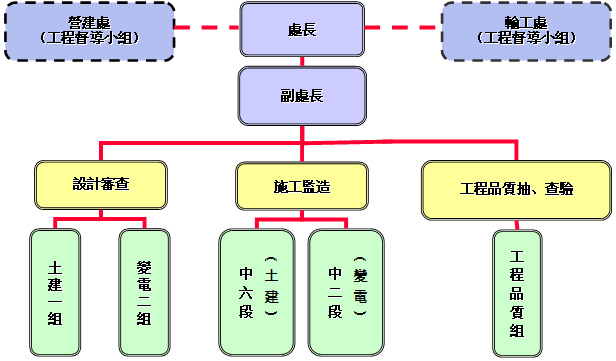

監造人員一覽表 |
|
| |
職稱 |
姓名 |
土建
中六段 |
檢驗高級
技術專員 |
詹錦全 |
檢驗技術員 |
邱賜洋 |
變電
中二段 |
檢驗高級
技術專員 |
張礽鴻 |
檢驗技術員 |
趙元豐 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
專任工程人員-落實品質計畫，執行專任工程人員督導紀錄共 27 次 |
|
|
| |
賴恩常技師 |
品管負責人 歐陽威 |
土建品管員 陳銘源
|
機電品管員 涂坤成 |
|
|
| |
 |
|
| |
|
|
| |
|
|
| |
一級 |
二級 |
三級 |

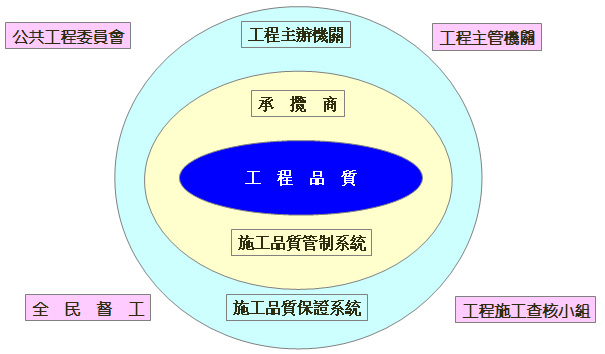

施工品質管制系統
承包商 |
施工品質保證系統
主辦機關及
監造單位 |
工程施工查核
主管機關、
主辦機關工
程督導小組 |
１．成立品管組織
２．訂定品質計畫
３．訂定施工要領
４．訂定施工品質管理標準
５．訂定檢驗程序
６．訂定自主檢查表
７．訂定不合格品之管制
８．訂定矯正與預防措施
９．訂定內部品質稽核
１０．建立文件紀錄管理系統 |
１．成立監造組織
２．訂定監造計畫
３．審查品質計畫
４．審查施工計畫
５．抽驗材料設備
６．查驗施工作業
７．品質稽核
８．辦理工程督導
９．紀錄建檔保存 |
１．成立工程施工查核小組
２．辦理公共工程品質查核
３．評定工程品質
４．函送查核紀錄
５．列管追蹤查核結果之處理
情形
６．辦理獎懲
７．處理與追蹤全民督工系統
之案件 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

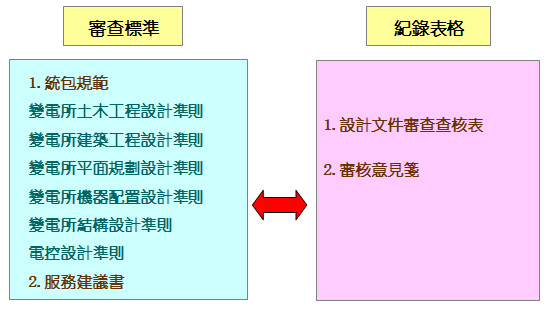

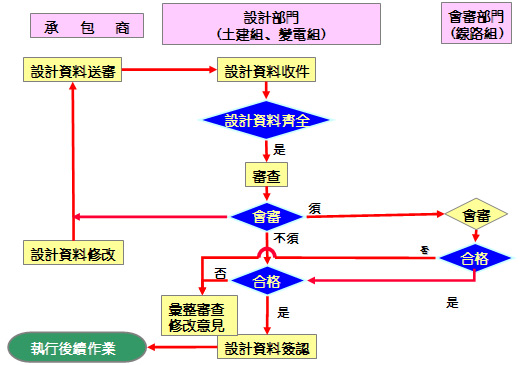

-工程圖面審查- |
|
| |
|
|
| |
圖面審查一覽表(變電類) |
|
圖面審查一覽表(土建類) |
項次 |
圖面名稱 |
類別 |
備註 |
1 |
變電設計圖面 |
1.平面規劃設計
2.基礎配置設計
3.接地系統設計
4.機器配置設計
5.電纜連絡線設計
6.電纜托架設計 |
6類17張圖面 |
2 |
電控設計圖面 |
1.儀測保護單線圖及系統單線圖
2.配電盤平面配置及底座槽鐵及電纜孔位置圖
3.控制盤及電驛盤配置圖
4.配電盤接線圖
5.SCADA系統架構圖 |
5類43張圖面 |
3 |
附屬機電消防
空調設計圖面 |
1.AC低壓單線圖
2.低壓電氣設備配置圖
3.電信設備配置圖
4.消防設備配置圖
5.避雷針設備圖
6.通風空調設備配置圖
7.門禁監視設備配置圖
8.阻火平面配置圖 |
8類92張圖面 |
變電工程圖面共152張 |
|
|
項次 |
圖面名稱 |
類別 |
備註 |
4 |
建築設計圖面 |
1.圖號索引表
2.各層平面圖
3.立面圖
4.剖面圖
5.樓梯平剖面圖
6.門窗詳圖
7.主變室、GIS室詳圖
8.裝修材料表
9.其它項目
|
9類42張圖面
|
5 |
結構設計圖面 |
1.樑柱標準圖
2.各層結構平面圖
3.開挖擋土支撐圖
4.樑柱版配筋圖
5.樓梯牆及雜項配筋詳圖
|
5類46張圖面
|
6 |
土木設計圖面 |
土木工程 |
1類23張圖面
|
7 |
給水設計圖面 |
給水工程 |
1類7張圖面
|
8 |
污排設計圖面 |
污排工程 |
1類8張圖面
|
土建工程圖面共126張 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

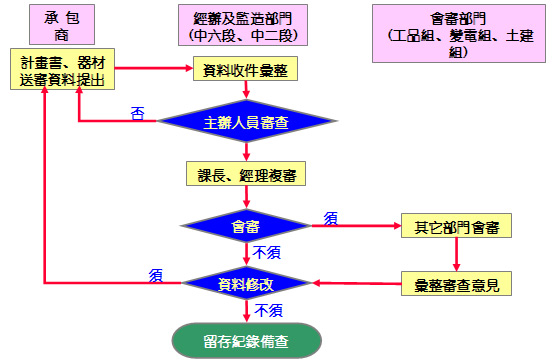

審查一覽表 |
請選擇要查看的列表 |

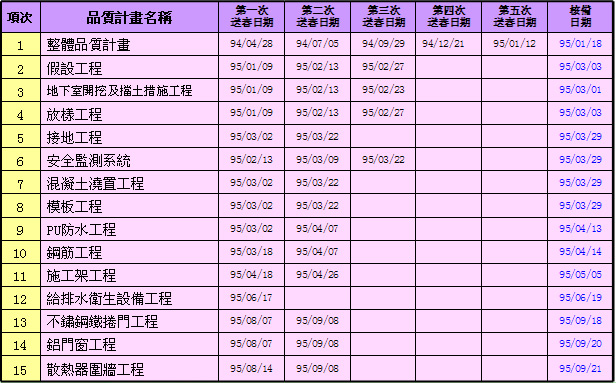

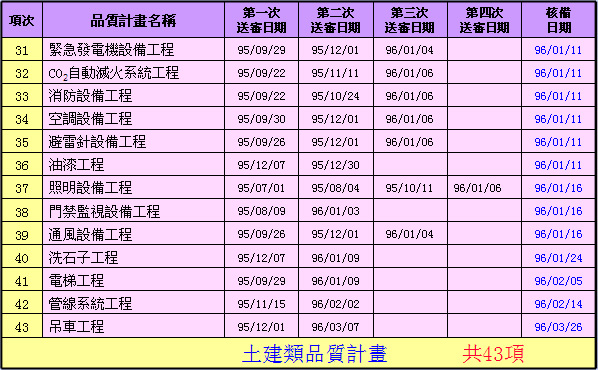

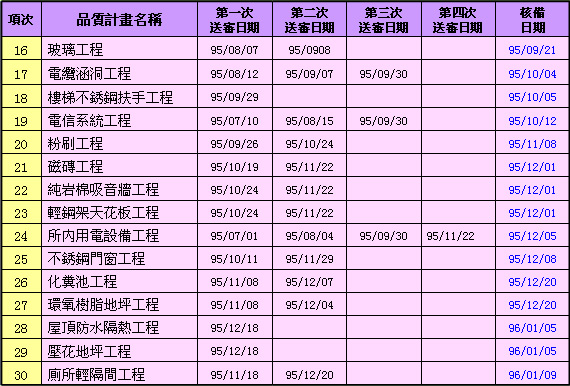

品質計畫審查一覽表(土建類) |
|

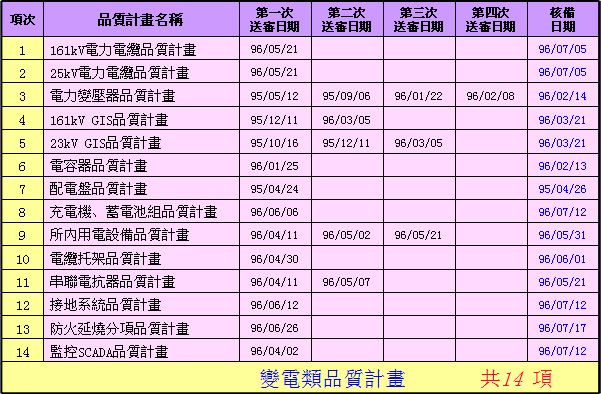

品質計畫審查一覽表(變電類) |
|

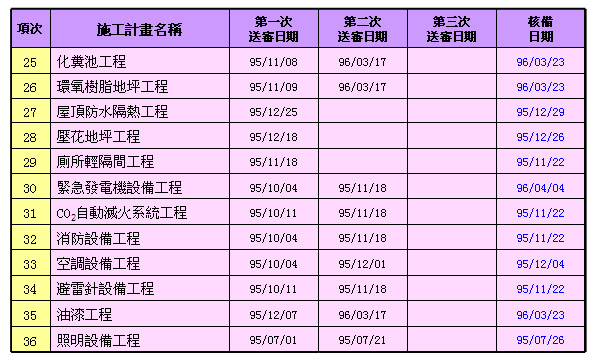

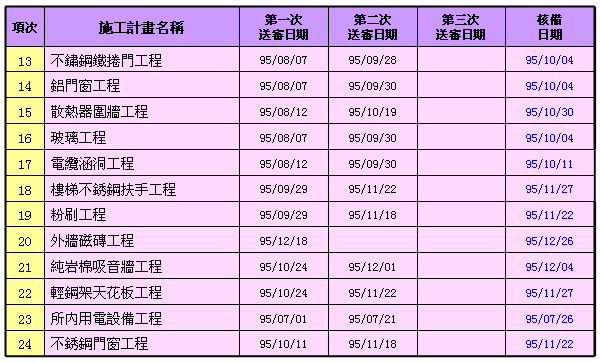

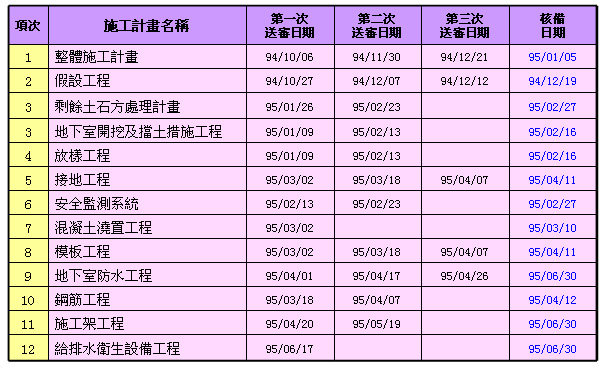

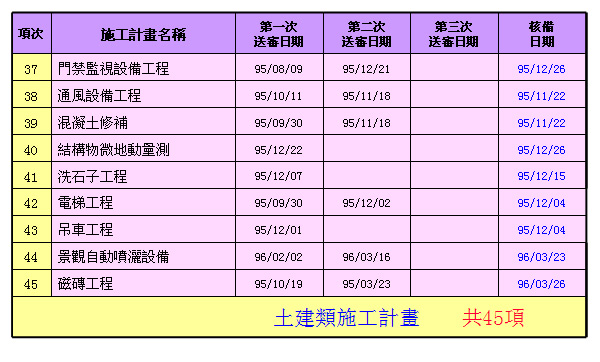

施工計畫審查一覽表(土建類) |
|

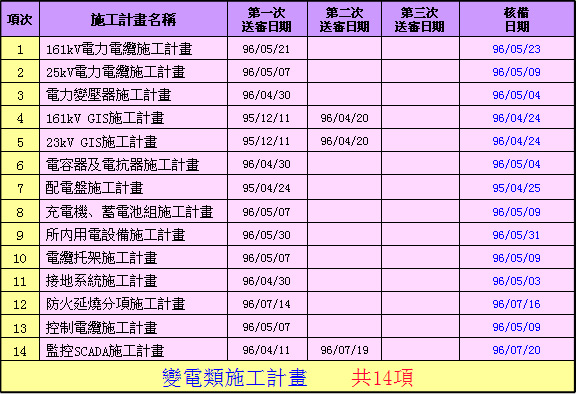

施工計畫審查一覽表(變電類) |
|

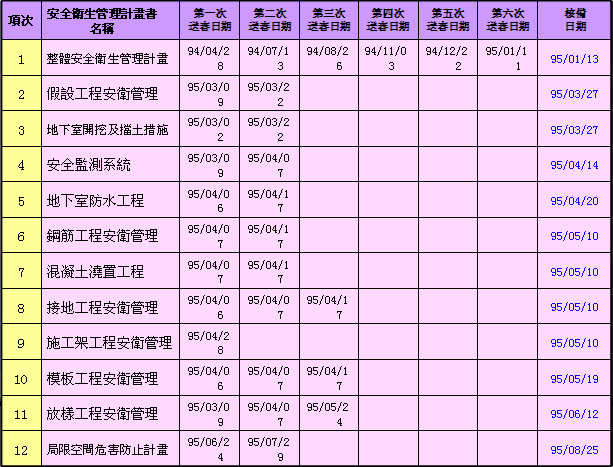

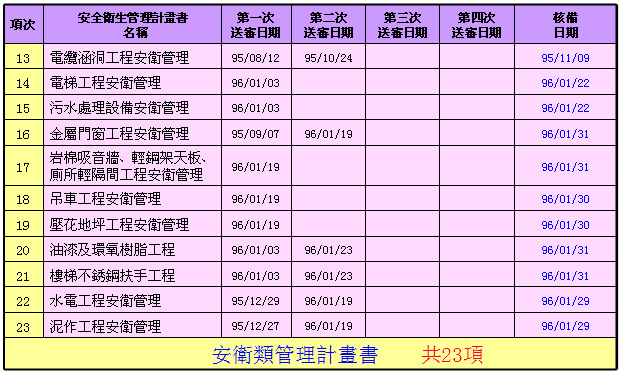

安衛計畫書審查一覽表(土建類)
|
|
|
|
| |
|
|
| |
|
|
| |
 |

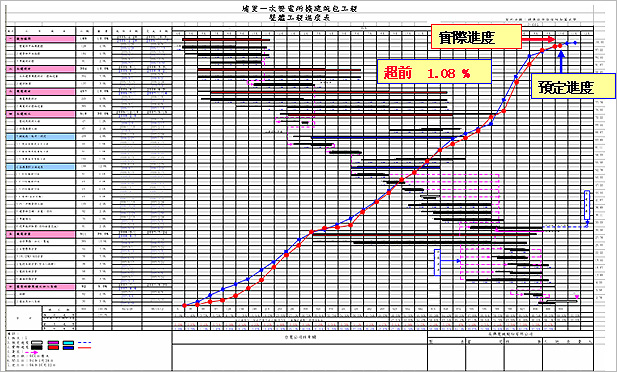

工 程 進 度
契 約 期 限：900日曆天
施工期間核准不計工期38.5天
開 工 日 期：94年04月26日
應竣工日期：96年11月20日中午(含不計工期38.5天)
工程進度： (截至96年10月11日)
■ 預定進度： 97.62 ﹪
■ 實際進度： 98.7 ﹪
■ 超 前： 1.08 ﹪ |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
|
 |
|
 |
廠內測試─ 161kV 變壓器 |
|
廠內測試─ 161kV GIS |
|
廠內測試─23kV GIS |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

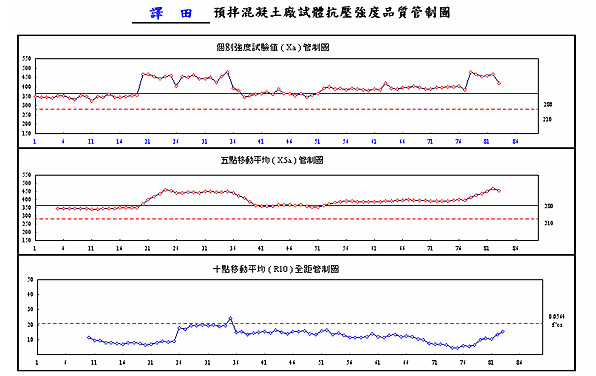

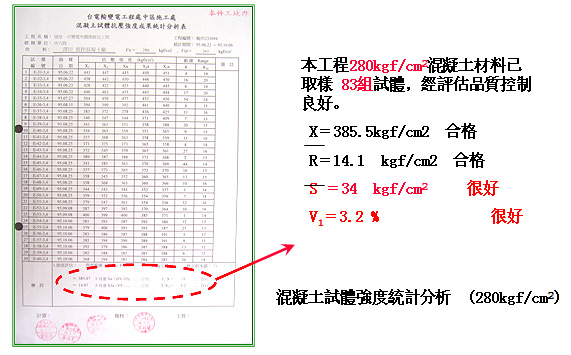

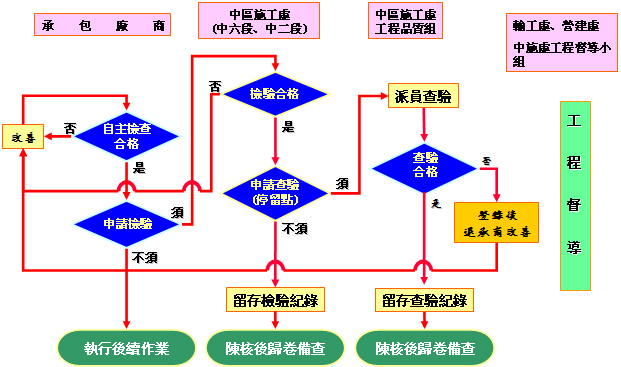

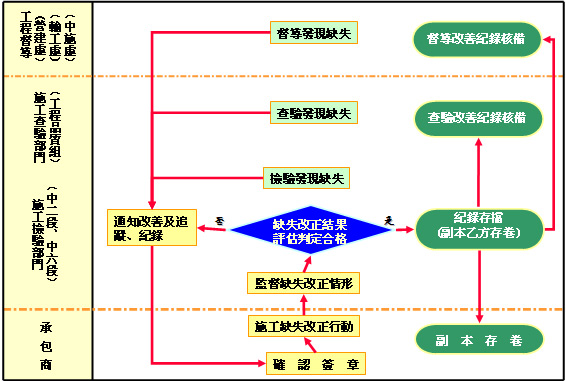

-不合格品處理流程圖- |
|
| |
|
|
| |
|
|
| |
|
|
| |
本工程施工期間文件與資料、品質紀錄及相關圖面管理，均依本處頒定作業程序書規定建檔與保存。
※ 文件紀錄管理依『文件與資料管制作業程序』辦理。（TSC-QP-04-04）
※ 品質紀錄管理依『品質紀錄管制作業程序』辦理。（TSC-QP-07-15）
※ 圖說紀錄管理依『圖面管理作業程序』辦理。（TSC-QP-08-01） |
|
| |

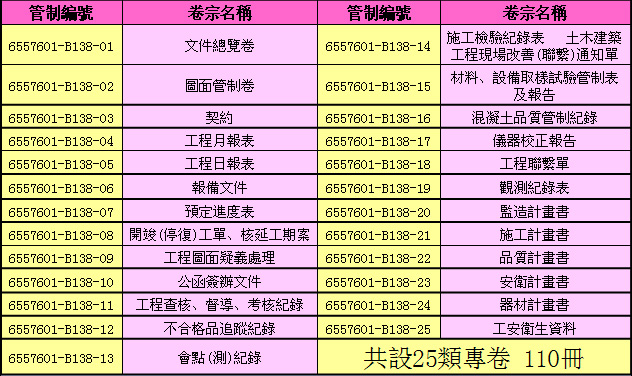

文件與資料管制卷總覽表 (土建類)(中六段) |
|
| |
|
|
| |

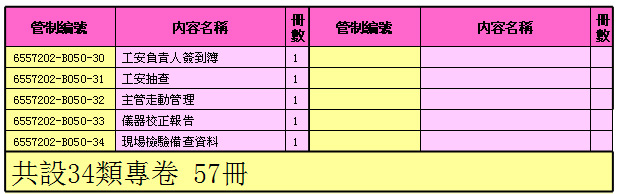

文件與資料管制卷總覽表(變電類)(中二段) |
|
| |
|
|
| |
文件與資料管制卷總覽表(變電類)(中二段) |
|
| |
|
|
| |
|
|
| |
|
|
| |
(一)經濟部施工查核小組96年5月28日至本工程查核， 查核結果榮獲90分優等佳績，優點事項有7項。
(二)本處對於查核所列缺失，進行缺失原因分析、矯正措施及預防對策，相關缺失均已改善完成並提報經濟部完成核備，至於建議事項已納入本處日後他案工程參考辦理。 |
|
| |
(三)文件缺失處理實例 |
|
| |
缺失項目第3項 |
|
| |
自主檢查表未落實執行，測試紀錄與佐證照片要一致;另檢查結果都打”○”表示合格，恐流於形式。 |
|
| |
改善對策及結果 |
|
| |
1.原因分析
(1)接地系統自主檢查時，所測試接地值為自檢參考佐證，未併於自主檢查表附件，相關照片僅存檔或列於月報施工照片，以致看來未一致。
(2)本工程施工中自主檢查列為不合格者，共計30次30項，施工中自主檢查總計為635次，7855項檢查;不合格數量佔全部檢查結果之比例甚低，以致看來檢查結果都打”○”。分析原因為施工中檢查者發現小缺失均立即要求工人改正，未列入留存紀錄，填列檢查紀錄時結果均符合。
2.矯正措施：
(1)針對自主檢查表與測試紀錄佐證照片，檢討其一致性，將測試紀錄與佐證照片整合、併列歸卷，往後施測時應注意兩者須吻合。
(2)施工中現場工程師依自主檢查表單內容填寫，即使僅小缺失可立即改正者，不合格情形即應勾選「不合格」及其相關改善文件亦詳實留存紀錄。
3.預防對策：
(1)自主檢查表之填寫紀錄應注意須與所選取之佐證施工照片內容一致，並於施測完成立即做成紀錄避免遺忘施測數字。
(2)工程施工中，現場工程師應依自主檢查表單內容，確實查核現場材料及施工品質，若有不合規定情形，即於表單勾選「不合格」敘述不合格內容詳實留存紀錄並續辦理後續之相關改善作業。
|
|
| |

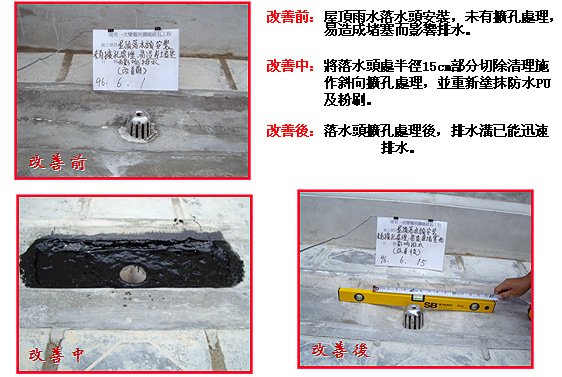

缺失項目第6項 |
|
| |
屋頂雨水落水頭安裝，未有擴孔處理，易造成堵塞而影響排水。 |
|
| |
改善對策及結果 |
|
| |
1.原因分析
屋頂雨水落水頭處孔邊未施作擴孔斜向洩水。
2.矯正措施
將落水頭處半徑15cm部分切除清理施作斜向擴孔處理，排水溝之地面
水能迅速排洩。
3.預防對策
屋頂隔熱磚之排水溝粉刷時應注意落水頭處須為最低點，並於落水頭週邊施作擴孔處理，確保排水順暢。
|
|
| |
缺失處理實例 |
|
| |
 |
|
| |
|
|
| |
|
|
